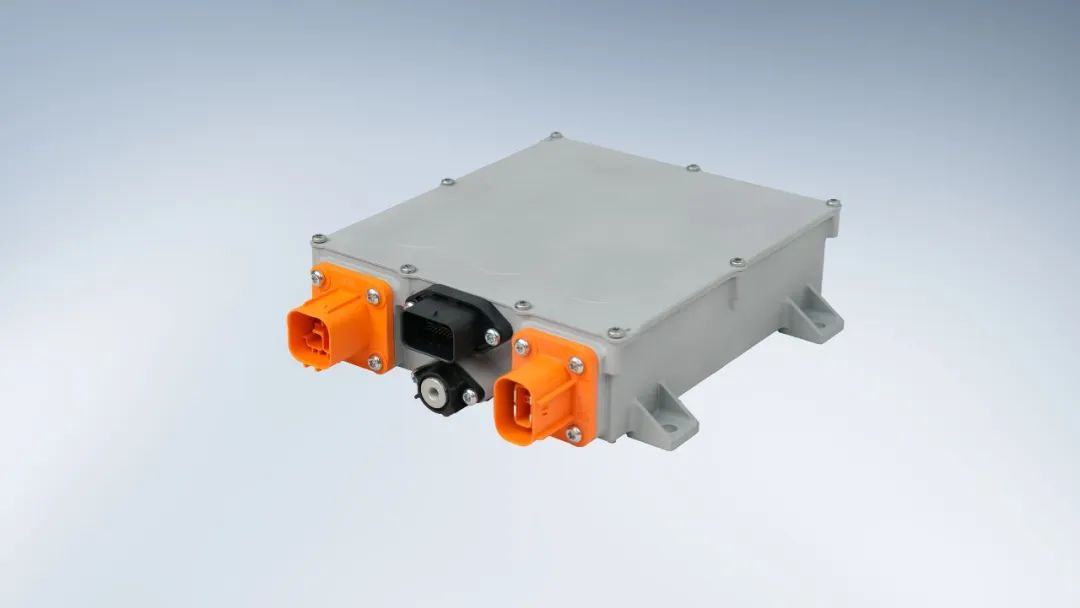

联合电子发布CharCON 5U产品后，以>4.0kW/L的高功率密度获得了越来越多客户的认可。针对国内市场的特点，联合电子持续加快创新步伐，深化技术布局，再推革命性产品——CharCON HyperGaN（超级氮化镓车载充电机）。 该产品基于单级式拓扑与GaN技术深度融合，以6.8kW/L最高功率密度，96%满载效率，为全球新能源汽车车载充电机市场注入新动能。 图1 CharCON HyperGaN产品简介
技术突破：双核驱动破解行业困局 2024年国内电动汽车市场竞争加剧，车载充电机面临两大核心挑战： 体积效率悖论：传统两级式方案需2.5-7L安装空间，为实现高效率而采用的技术方案通常导致空间占用增加，制约整车布局的灵活性，特别是难以满足“多合一”对空间的极致要求。 能效成本矛盾：两级拓扑的多级能量转换导致效率衰减，电解电容与磁件推升物料成本。 面对以上两大行业难题，CharCON HyperGaN方案推陈出新，实现高功率密度、高效率的技术突破： 单级拓扑架构：精简功率变换层级 GaN+磁集成：突破传统方案和器件的应用上限
性能解析：多维度重构技术标准 表1 技术参数表 CharCON HyperGaN 效率 ≥96%@满载 功率密度 6.8 kW/L 高度 51 mm 重量 <4.0kg 体积 1.47L 半导体器件 GaN 拓扑 单级式 体积革命： 无电解电容和高频磁集成技术的双重引擎 无电解电容设计，消除系统寿命短板 利用GaN高频特性，磁件体积缩减60% 整机体积1.47L，降幅高达34% 功率密度6.8kW/L，创行业新高 能效跃升： GaN器件和单极式拓扑的双效提升 GaN低损特性，降低开关损耗 拓扑优化，减少高频开关器件数量 智能控制算法，全生命周期节能＞700kWh 架构优化： 架构精简和模块化设计的共同赋能 架构精简，减少高频功率器件、电解电容、PFC电感等多类元件 挤压水道模块化设计，提升设计方案的复用性
场景适配：全维度系统解决方案 电池适配： 100Hz脉动充电延缓极化效应，兼容现有BMS芯片软件升级 单级式拓扑天然具备的100Hz 0~100%电流纹波，可实现脉动充电，有利于缓解电池充电时的极化问题，有助于提升电芯寿命； 具备高频电流积分计算能力的BMS芯片，仅通过软件升级，即可准确估算充电过程中的电池容量。 电网适应： 分级浪涌防护提升电网兼容性 引入分阶段浪涌吸收的EMC设计方案，可实现在差模浪涌出现的情况下，保护后级功率器件，提高电网适应性。 高压拓展： 400V/800V宽域适配 “单级式+原边GaN+副边SiC”的技术路线可支持400V到800V无缝切换，适配混合动力与纯电动车型。
